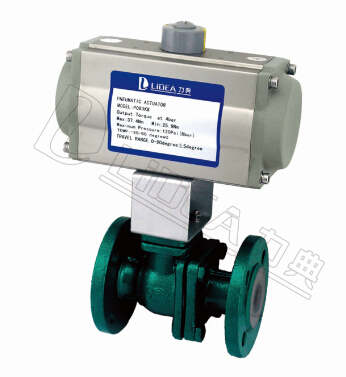

| LDBAAFP系列 氣動法蘭襯氟球閥GB |
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 單作用、 雙作用 | 公稱壓力 PN16 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭式GB(特選JB、ANSI、JIS) | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 WCB、SS304 | |
| 球芯材質 SS、SS304 | ||
| 功能選項 | 密封材料 PTFE、PPL | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C2：-10℃～90℃ |
| 信號反饋 X1機械無源信號，X2有源信號 | C3：-30℃～150℃ | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C6：-30℃～250℃ | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 設計標準 GB/12237 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 結構長度 GB/12221 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 法蘭連接 GB/12221 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸 GB/91413、JB/T79 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 實驗和檢驗 GB/T13927、JB/T9092 | 備 注 氣缸參數請另參考所選配的氣動執行器資料 | |
|

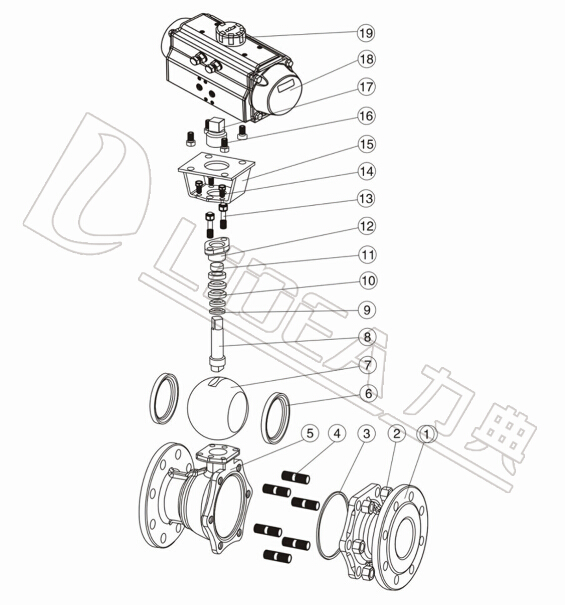

| 零件結構材質表 | |||||
| 材質 | |||||
| 序號 | 零件名稱 | 備注 | C | P | R |
| 1 | 右閥體 | 襯氟 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 螺母 | / | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 3 | 墊片 | / | PTFE、石墨金屬?gòu)?fù)合墊 | ||
| 4 | 螺栓 | / | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥體 | / | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | 閥座 | / | PTFE、尼龍、對位聚苯（PPL）、硬質合金（Hard Alloy） | ||
| 7 | 球體 | 襯氟 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 閥桿 | / | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 墊片 | / | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 填料 | / | PTFE、柔性石墨 | ||
| 11 | 襯套 | / | PTFE、復合軸承 | ||
| 12 | 壓蓋 | / | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | 螺栓 | / | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺栓 | / | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 15 | 連接支架 | / | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 | / | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 連接套 | / | WCB | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 18 | 氣動裝置 | / | GT系列、AT系列、AW系列 | ||
| 19 | 位置指示器 | / |
塑料 |
||
|

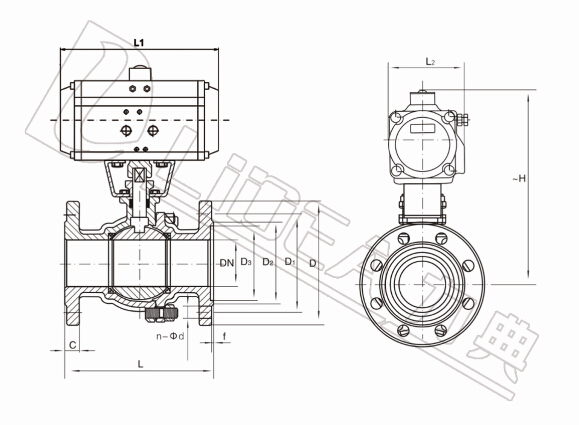

| 主要外形連接尺寸Q641F(N、P、Y)-PN16～64（1.6～6.4MPA） | ||||||||||||
| 型號 | DN | L | L1 | L2 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAFP15 | 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBAAFP20 | 20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBAAFP25 | 25 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | LD063P/LD083SK |
| LDBAAFP32 | 32 | 165 | 159/248 | 83/107 | 257/277 | 140 | 100 | 76 | 18 | 2 | 4-Φ18 | LD063P/LD105SK |
| LDBAAFP40 | 40 | 180 | 211/248 | 95/107 | 274/292 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAFP50 | 50 | 200 | 248/269 | 107/123 | 290/300 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAFP65 | 65 | 220 | 248/315 | 107/141 | 310/335 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAFP80 | 80 | 250 | 269/345 | 123/152 | 346/368 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | LD105P/LD125SK |
| LDBAAFP100 | 100 | 280 | 345/409 | 152/172 | 378/410 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | AW125/AW160 |
| LDBAAFP125 | 125 | 320 | 409/550 | 172/215 | 425/450 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | AW160/AW190 |
| LDBAAFP150 | 150 | 360 | 550/600 | 215/240 | 468/531 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | AW190/AW210 |
| LDBAAFP200 | 200 | 400 | 600/633 | 240/262 | 583/618 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | AW210/AW240 |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
