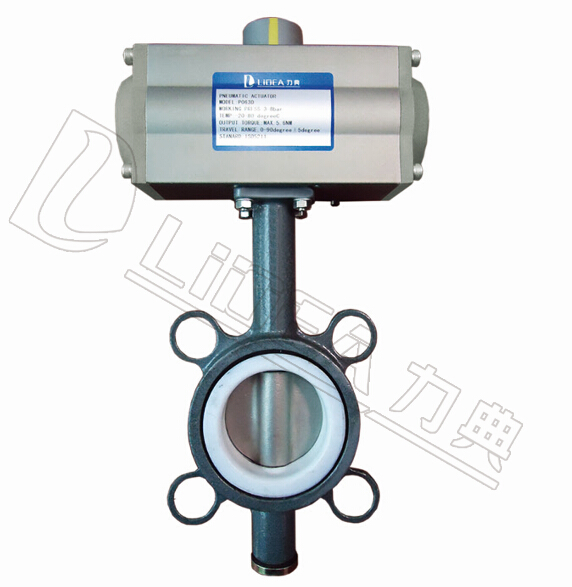

LDBUBFP系列?氣動對夾襯氟蝶閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?PN10、PN16 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?對夾式、法蘭標準：JB、GB(特選ANSI、JIS) | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?WCB、SS304、SS316、SS316L | |
| ? | 閥板材質 ?鑄鐵、WCB、SS304、SS316、SS316L | |
| 功能選項 | 密封材料??X、NBR、EPDM、PTFE | |
| 防 爆 型??防爆等級：dIIBT4 | 工作溫度 | ??C2：-20℃～80℃ |
| 信號反饋??X1機械無源信號，X2有源信號 | ??C3：-20℃～120℃ | |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ??C4：-40℃～150℃ | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ? | |
| ? | ? | |
| 標準規范 | 附件選項 | |
| 法蘭標準??JB/T79、GB9113 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 設計標準 ?GB/12238 | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 結構長度??GB/12221 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 對夾連接??GB/12221 | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸??GB/1222 | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| 實驗和檢驗??JB/T9092 | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
|

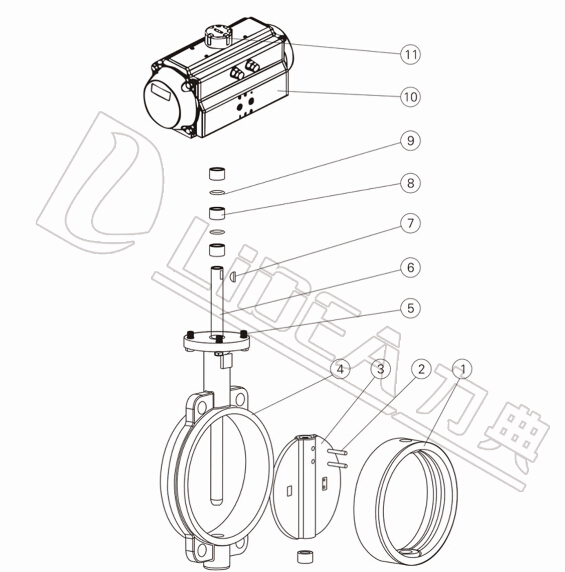

| 零件結構材質表 | |||||
| ? | 材質 | ||||
| 序號 | 零件名稱 | Z | C | P | |
| 1 | 閥座 | 橡膠、四氟Rubber、PTFE | |||
| 2 | 圓推銷 | 45鋼 | 45鋼 | 不銹鋼 | |
| 3 | 蝴板 | 球墨鑄鐵鍍硬鉻 | 碳鋼或不銹鋼 | 不銹鋼 | |
| 4 | 閥體 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | |
| 5 | 螺栓 | 35鋼 | 碳鋼 | 不銹鋼 | |
| 6 | 閥桿 | 45鋼 | 不銹鋼 | 不銹鋼 | |
| 7 | 鍵 | 45鋼 | 45鋼 | 不銹鋼 | |
| 8 | 襯套 | 銅基粉末冶金 | 銅基粉末冶金 | 銅基粉末冶金 | |
| 9 | O型圈 | 橡膠、氟橡膠 | |||
| 10 | 氣動裝置 | LDP系列、LDSK系列、AW系列 | |||
| 11 | 位置指示器 | 塑料 | |||
|

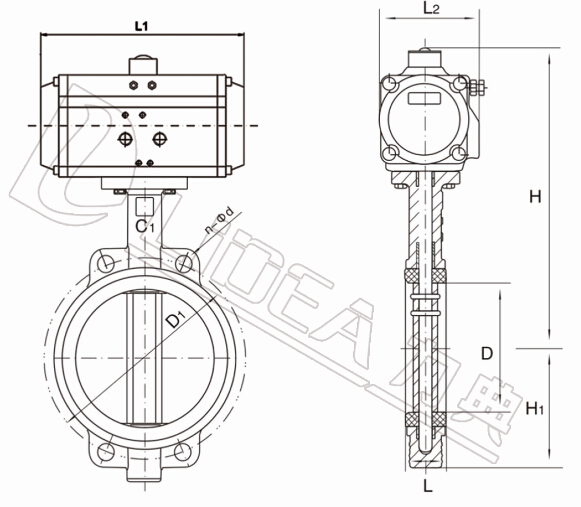

| 主要外形及連接法蘭尺寸Q671X(F、F4、J)-PN6.0、10（0.6、1.0MPA） | ||||||||||
| 型號 | DN | L | L1 | L2 | ～H | H1 | D | D1 | n-Φd | 執行器型號 |
| LDBUBFP50 | 50 | 42 | 141/159 | 71/83 | 269/281 | 68 | 52.9 | 120 | 4-23 | LD065P/LD083SK |
| LDBUBFP65 | 65 | 44.7 | 159/211 | 83/95 | 283/303 | 75 | 64.5 | 136.2 | 4-26.5 | LD083P/LD105SK |
| LDBUBFP80 | 80 | 45.2 | 159/248 | 83/107 | 289/309 | 93 | 78.8 | 160 | 8-18 | LD083P/LD105SK |
| LDBUBFP100 | 100 | 52.1 | 211/269 | 95/123 | 320/338 | 104 | 10.4 | 185 | 4-24.5 | LD105P/LD140SK |
| LDBUBFP125 | 125 | 54.4 | 248/269 | 107/123 | 351/366 | 118 | 123.3 | 215 | 4-23 | LD125P/LD160SK |
| LDBUBFP150 | 150 | 55.8 | 269/345 | 123/152 | 380/405 | 133 | 155.6 | 238 | 4-25 | LD140P/LD160SK |
| LDBUBFP200 | 200 | 60.6 | 345/409 | 152/172 | 435/477 | 165 | 202.5 | 295 | 4-25 | LD160P/LD190SK |
| LDBUBFP250 | 250 | 65.6 | 409/438 | 172/187 | 509/552 | 197 | 250.5 | 357 | 4-29 | LD190P/LD210SK |
| LDBUBFP300 | 300 | 76.5 | 438/550 | 187/215 | 597/622 | 224 | 301.6 | 407 | 4-29 | LD210P/LD240SK |
| LDBUBFP350 | 350 | 76.5 | 550/600 | 215/240 | 653/688 | 267 | 333.3 | 467 | 4-30 | LD240P/LD270SK |
| LDBUBFP400 | 400 | 86.5 | 550/633 | 215/262 | 720/787 | 309 | 389.6 | 515 | 4-30 | LD270P/AW20S |
| LDBUBFP450 | 450 | 105.6 | 600/633 | 240/262 | 772/858 | 328 | 440.51 | 565 | 4-30 | AW20/AW25S |
| LDBUBFP500 | 500 | 131.8 | 633/730 | 262/330 | 867/1104 | 361 | 491.5 | 620 | 4-33 | AW25/AW28S |
| LDBUBFP600 | 600 | 152 | 730/1700 | 330/ | 998/1220 | 459 | 592.5 | 725 | 4-36 | AW28/AW35S |
| LDBUBFP700 | 700 | 163 | 1320/197 | / | 1116/1282 | 520 | 695 | 840 | 4-36 | ? |
| LDBUBFP800 | 800 | 188 | 1430/2700 | / | 1330/1007 | 591 | 794.7 | 950 | 4-39 | ? |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
