設計標準 GB/T12234-1989 ANSI B16.3

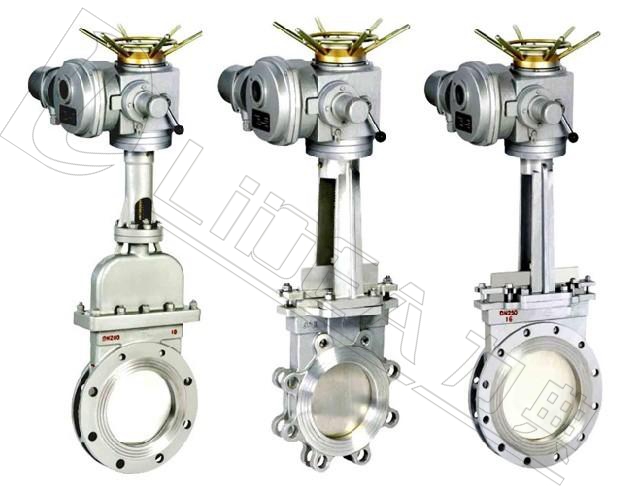

閥體說明
技術參數
公稱通徑 40-1200mm
電壓電壓 AC220V、AC380V（其它特制
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100
環境溫度 -30℃～+70℃
連接方式 法蘭連接
防護等級 IP67
閥體材質 WCB SS304 SS316 SS316L
碟板材質 WCB SS304 SS316 SS316L
功能選項
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金
防 爆 型 防爆等級：dIIBT5
工作溫度
C3：-30℃～150℃
信號反饋 X1機械無源信號，X2有源信號
C5：-30℃～220℃
手動功能 手動功能 電動執行器帶有手動開閥、關閥功能
C6：-30℃～250℃
開關型 通電開到位，通電關到位。
C8：-40℃～400℃
調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
C9：-40℃～450℃
適用介質 強酸、強堿、氣體或液體
標準規范
備注 電動參數請另參考選配的電動執行器資料
法蘭標準 GB/12221 ANSI B16.10
檢測與試驗 GB/T9092 API 598
主要外形及連接法蘭尺寸LDDZ刀閘閥系列
型號
DN
L
～H
D
D1
D2
A
B
N
Φd
電器接口
LDDZ50
50
48
600
197
90
110
215
125
4
12
1/2''
LDDZ65
65
48
670
197
110
130
215
125
4
12
LDDZ80
80
51
680
197
145
170
215
125
4
16
LDDZ100
100
51
700
197
145
170
215
125
4
16
LDDZ125
125
57
720
197
175
200
215
125
8
16
LDDZ150
150
57
790
197
200
225
215
125
8
16
LDDZ200
200
70
850
197
255
280
215
125
8
16
LDDZ250
250
70
1100
197
310
395
215
125
12
16
LDDZ300
300
76
1180
197
362
395
215
125
12
20
LDDZ350
350
76
1280
197
412
445
215
125
12
20
LDDZ400
400
89
1460
197
462
495
215
125
16
20
1/2''
LDDZ450
450
89
1600
277
568
600
240
235
16
20
LDDZ500
500
114
1800
277
568
600
240
235
16
20
LDDZ600
600
114
2100
277
670
705
240
235
20
22
LDDZ700
700
127
2300
283
880
920
274
260
24
22
LDDZ800
800
127
2500
283
880
920
274
260
24
27
LDDZ900
900
154
2700
309
1080
1120
319
295
24
27
LDDZ1000
1000
165
2900
309
1080
1120
319
295
28
27
LDDZ1200
1200
190
2300
309
1295
1340
319
295
32
27
| 主要外形及連接法蘭尺寸LDDZ刀閘閥系列 | |||||||||||
| 型號 | DN | L | ～H | D | D1 | D2 | A | B | N | Φd | 電器接口 |
| LDDZ50 | 50 | 48 | 600 | 197 | 90 | 125 | 215 | 125 | 4 | 16 | 1/2'' |
| LDDZ65 | 65 | 48 | 670 | 197 | 120 | 145 | 215 | 125 | 4 | 16 | |
| LDDZ80 | 80 | 51 | 680 | 197 | 145 | 170 | 215 | 125 | 4 | 16 | |
| LDDZ100 | 100 | 51 | 700 | 197 | 155 | 180 | 215 | 125 | 8 | 16 | |
| LDDZ125 | 125 | 57 | 720 | 197 | 185 | 210 | 215 | 125 | 8 | 16 | |
| LDDZ150 | 150 | 57 | 790 | 197 | 210 | 240 | 215 | 125 | 8 | 16 | |
| LDDZ200 | 200 | 70 | 850 | 197 | 265 | 295 | 215 | 125 | 8 | 20 | |
|
LDDZ250 |
250 | 70 | 1140 | 197 | 320 | 395 | 215 | 125 | 12 | 20 | |
| LDDZ300 | 300 | 76 | 1180 | 197 | 368 | 400 | 215 | 125 | 12 | 20 | |
|
LDDZ350 |
350 | 76 | 1280 | 197 | 428 | 460 | 240 | 325 | 16 | 22 | |
| LDDZ400 | 400 | 89 | 1460 | 277 | 482 | 515 | 215 | 125 | 20 | 22 | 1/2'' |
| LDDZ450 | 450 | 89 | 1600 | 277 | 568 | 600 | 240 | 235 | 20 | 22 | |
| LDDZ500 | 500 | 114 | 1800 | 277 | 585 | 620 | 240 | 235 | 20 | 27 | |
| LDDZ600 | 600 | 114 | 2100 | 277 | 685 | 725 | 240 | 235 | 20 | 27 | |
|
LDDZ700 |
700 | 127 | 2300 | 283 | 880 | 920 | 274 | 260 | 24 | 27 | |
| LDDZ800 | 800 | 127 | 2500 | 309 | 898 | 950 | 319 | 295 | 24 | 30 | |
| LDDZ900 | 900 | 154 | 2700 | 309 | 1080 | 1120 | 319 | 295 | 28 | 30 | |
|
LDDZ1000 |
1000 | 165 | 2900 | 309 | 1115 | 1160 | 319 | 295 | 28 | 30 | |
|
LDDZ1200 |
1200 | 190 | 2400 | 309 | 1325 | 1380 | 319 | 295 | 32 | 36 | |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
