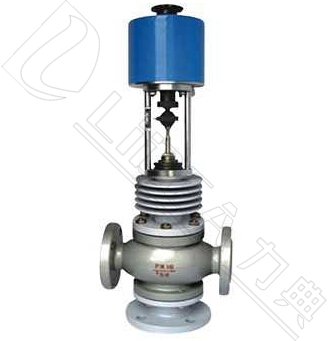

| LDZDL(Q/X)系列?電子式三通電動調節閥 |
?
|
| 產品特點 | 閥體參數 | |
|
設計先進：流體對閥芯作用方向?yàn)榱鏖_(kāi)狀態，穩定性好 |
公稱壓力 ?PN10、PN16、PN40、PN64 | |
| 導向結構：閥芯、閥蓋、閥座形成導向作用，可靠性高 | 連接方式? 法蘭式、（特制：焊接式） | |
| 簡便經濟：三通閥替代兩只二通閥，簡化管路、省成本 | 閥體材質? WCB、SS304、SS316、SS316L | |
| 應用廣泛：合流分流、散熱片，適應不同控制要求場合 | 閥芯材質 ?SS、SS304、SS316、SS316L、司太萊堆焊 | |
| 技術參數 | 密封材料 ?PTFE、硬密封、特殊高溫材料 | |
| 作用方式 ?電開式、電關式 | 波 紋 管 ?SS、SS304、SS316 | |
| 閥座結構? Q合流、X分流 | 填 ?? 料 ?聚四氟乙烯、柔性石墨 | |
| 流量特性 ?直線、拋物線 | 推 ???桿 ?襯套2Cr13 | |
| 可調范圍? 30：1 | 墊??? 片 ?橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 | |
| 密封等級 ?Ⅲ、Ⅳ、Ⅴ、Ⅵ | 法蘭標準 ?GB9113-88、JB/T79-94、GB2555-81 | |
| 基本誤差 ?±2.5% | 特制法蘭 ?ANSI、JIS、DIN | |
| 環境溫度 ?-30℃～+70℃（防爆型：-20℃～+60℃） | 流體溫度 ? | C3組-20℃～200℃ |
| 輸入信號 ?4~20mA DC、0~10V DC | C4組-40℃～250℃ | |
| 輸出信號 ?4~20mA DC、0~10V DC | C5組-40℃～450℃ | |
| 電源電壓 ?AC220V50HZ；380V.AC 50Hz 24AC/DC | C7組-60℃～450℃ | |
| ? | |||||||||||
| 主要技術參數和性能指標 | |||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | ? | ? | ? | ? | ? | 85 | 135 | 210 | 340 | 535 | |
| 額定行程 | 16 | 25 | 40 | 60 | |||||||
| 允許泄漏量 | 硬密封：II、IV級 軟密封：VI級 | ||||||||||
| 全行程時間(S) | 合流 | 12.5 | 20 | 32 | 48 | ||||||
| 分流 | 30 | 30 | 48 | 60 | |||||||
| 消耗功率(W) | 合流 | 28 | 35 | ||||||||
| 分流 | 6 | 15 | 25 | 40 | |||||||
| ? | |||||||||||
| 配套電動執行機構有關技術參數 | |||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 電機型號 | 普通型 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | |||||||
| 電機推力(N) | 普通型 | 400 4000 | 6400 | 6400 16000 | |||||||
| 電子型 | 2000 | 4000 | 6000 | 8000 | |||||||
| *表中數據為常規配置，具體選用可根據主要參數用戶要求而定。 |
| ? | ||||||||||
| 允許壓差 | ||||||||||
| 公稱通徑/推力(N) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 400 | 0.57 | 0.37 | 0.24 | 0.15 | ? | ? | ? | ? | ? | ? |
| 2000 | 1.85 | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 4000 | 5.70 | 3.70 | 2.40 | 1.50 | ? | ? | ? | ? | ? | ? |
| 6000 | ? | ? | ? | ? | 1.31 | 0.9 | 0.56 | ? | ? | ? |
| 6400 | ? | ? | ? | ? | 1.40 | 0.96 | 0.60 | 0.15 | 0.11 | 0.06 |
| 8000 | ? | ? | ? | ? | ? | ? | ? | 0.48 | 0.36 | 0.19 |
| 16000 | ? | ? | ? | ? | ? | ? | ? | 0.96 | 0.71 | 0.38 |
| *允許壓差值若大于公稱壓力，則取公稱壓力值。 |
| ? | |||||||||||
| 外形尺寸及重量 （普通型） 單位:mm | |||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 53 | 630 | ||||||||
| B | 230 | 230 | 260 | ||||||||
| H1 | 490 | 540 | 625 | ||||||||
| H2 | 246 | 259 | 273 | 311 | 354 | 366 | 448 | 512 | 587 | 759 | |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| L1 | 121 | 130 | 140 | 153 | 180 | 255 | 250 | 316 | 372 | 444 | |
| 重量kg | PN16/40 | 62 | 64 | 66 | 68 | 93 | 98 | 107 | 129 | 135 | 155 |
| PN64 | 66 | 71 | 75 | 78 | 103 | 121 | 141 | 165 | 180 | 210 | |
| ? | |||||||||||
| 外形尺寸及重量 （電子型） 單位:mm | |||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| d | Φ155 | Φ162 | Φ170 | ||||||||
| H3 | 290 | 325 | 380 | ||||||||
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| L1 | 121 | 130 | 140 | 153 | 180 | 225 | 250 | 316 | 372 | 444 | |
| H2 | 246 | 259 | 273 | 311 | 354 | 366 | 448 | 512 | 587 | 759 | |
| 重量kg | PN16/40 | 22 | 25 | 26 | 28 | 50 | 56 | 63 | 70 | 80 | 95 |
| PN64 | 26 | 30 | 35 | 37 | 60 | 68 | 88 | 100 | 125 | 140 | |
| 備注： |
| *法蘭密封面型式：PN10、PN16為凸面，PN40、PN64為凹凸面、閥體為凹面。 |
| *結構長度：按GB12221-89標準 |
| *夾套保溫型夾套載熱體接口：對焊Φ18*4 |
| *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、JPI等標準。 |
