LD87H系列 特制高壓電磁閥 |
  |
| 應用范圍 | 技術參數 | ||
| 適用于實驗裝備、測試設備、CNG設備、燃?xì)庠O(shè)備、液壓系統、礦山機械、壓縮機、空分設備、高壓泵站、清洗設備、機器制造等自動化控制系統。 | 介質溫度：<+60℃，<+120℃，<+200℃,<+350℃ | ||
| 工作壓力：70～1000bar | |||
| 運作方式：先導活塞式 | |||
| 工作型式：常閉型、常開型、防爆型 | |||
| 閥體材質：SS304 | |||
| 密封材質：FKM、PTFE、紫銅 | |||
| 功能選項 | 電氣參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 380 110V 24V, DC220V 110V 24V 12V |
| NO | 常閉型 | 通電閥開，斷電閥關 | 防護等級：普通型IP54，防爆型IP65 |
| K | 常開型 | 通電閥關，斷電閥開 | 額定功率：通徑≥10mm且≥250bar,DC為60W,其余為25W |
| E | 防爆型 | 防爆等級：ExdIIBT4 | 備注：標準為內螺紋；法蘭、凹凸法蘭、焊接可定做 |
|

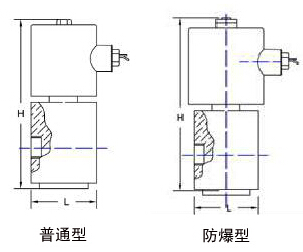

| 規格參數表(螺紋連接) | ||||||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | H防爆型 | 最小壓差 | 最大工作壓力 | ||
| 高壓 | 超高壓 | 高壓 | 超高壓 | |||||||
| LD8701H | 1/8 | 1 | 0.02 | 44 | 115 | 140 | 5 | 10 | 分7個級別： 70bar、100bar、150bar、200bar、250bar、300bar、400bar、 | 分6個級別：450bar、500bar、700bar、800bar、900bar、1000bar、 |
| LD8702H | 1/8 1/4 | 2 | 0.02 | 44 | 115 | 140 | 5 | 10 | ||
| LD8703H | 1/8 1/4 | 3 | 0.08 | 44 | 173 | 198 | 5 | 10 | ||
| LD8705H | 1/8 1/4 | 5 | 0.16 | 57 | 173 | 198 | 5 | 10 | ||
| LD8706H | 1/4 | 6 | 0.32 | 57 | 173 | 198 | 5 | 10 | ||
| LD8708H | 1/4 | 8 | 0.54 | 57 | 173 | 198 | 5 | 10 | ||
| LD8710H | 3/8 | 10 | 0.8 | 57 | 173 | 198 | 5 | 10 | ||
| LD8715H | 1/2 | 15 | 1.4 | 73 | 186 | 186 | 5 | 10 | ||
| LD8720H | 3/4 | 20 | 2.8 | 80 | 198 | 198 | 5 | 10 | ||
| LD8725H | 1 | 25 | 5.0 | 90 | 224 | 224 | 5 | 10 | ||
| LD8732H | 1 1/4 | 32 | 24 | 106 | 285 | 285 | 10 | 20 | ||
| LD8740H | 1 1/2 | 40 | 29 | 123 | 315 | 315 | 10 | 20 | ||
| LD8750H | 2 | 50 | 48 | 154 | 352 | 352 | 10 | 20 | ||
| 備注 ： 1.本系列產品為非標制作，相關參數和尺寸僅供參考，具體以訂貨約定與實物維為準； | ||||||||||
| 2.上表中接口尺寸和外形尺寸僅供高壓組參考，超高壓組請另外咨詢。 | ||||||||||
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 。 |
| *雖然DN15以下100bar以內可制作常開型，但我們?nèi)越ㄗh您選擇性能優良的常閉型。 |
