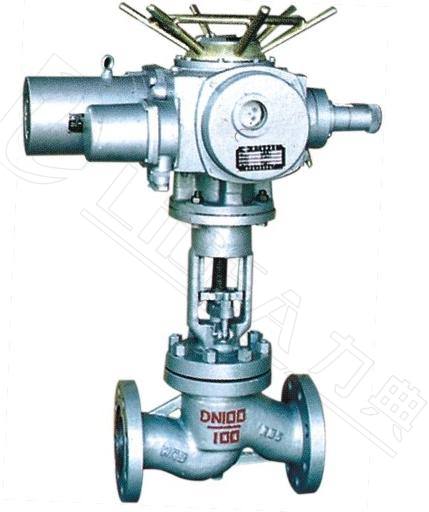

閥體說明
技術參數
公稱通徑 25-1000mm
電壓電壓 AC220V、AC380V（其它特制
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100
環境溫度 -30℃～+70℃
連接方式 法蘭連接
防護等級 IP67
閥體材質 WCB SS304 SS316 SS316L
碟板材質 WCB SS304 SS316 SS316L
功能選項
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金
防 爆 型 防爆等級：dIIBT5
工作溫度
C3：-30℃～150℃
信號反饋 X1機械無源信號，X2有源信號
C5：-30℃～220℃
手動功能 手動功能 電動執行器帶有手動開閥、關閥功能
C6：-30℃～250℃
開關型 通電開到位，通電關到位。
C8：-40℃～400℃
調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
C9：-40℃～450℃
適用介質 強酸、強堿、氣體或液體
標準規范
備注 電動參數請另參考選配的電動執行器資料
法蘭標準 GB/12221 ANSI B16.10
檢測與試驗 GB/T9092 API 598
設計標準 GB/T12234-1989 ANSI B16.34
| 零件結構材質表 | |||||
| 材質 | |||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE | |
| 3 | 螺栓 | 35 | 304 | 304 | |
| 4 | 閥瓣 | WCB+對焊304或stelite、PTFE | ZG1Cr18Ni9Ti/PTFE | ZG1Cr18Ni12Mo2Ti/PTFE | |
| 5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 螺帽 | 35 | 304 | 304 | |
| 9 | 吊環螺栓 | 35 | 304 | 304 | |
| 10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 11 | 螺栓 | 35 | 304 | 304 | |
| 12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 填料 | 柔性石墨 | PTFE | PTFE | |
| 14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 15 | 螺帽 | 35 | 304 | 304 | |
|
|
|||||||||||
| 主要外形及連接法蘭尺寸J941H(W、F、Y)-25C/P/R | |||||||||||
| 型號 | DN | L | ～H | D | D1 | D2 | C | f | N | Φd | 電器接口 |
| LDJ15 | 15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4 | 14 | 1/2'' |
| LDJ20 | 20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4 | 14 | |
| LDJ25 | 25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4 | 14 | |
| LDJ32 | 32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4 | 18 | |
| LDJ40 | 40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4 | 18 | |
| LDJ50 | 50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4 | 18 | |
| LDJ65 | 65 | 290 | 630 | 185 | 145 | 118 | 22 | 3 | 8 | 18 | |
| LDJ80 | 80 | 310 | 683 | 200 | 160 | 132 | 24 | 3 | 8 | 18 | |
| LDJ100 | 100 | 350 | 745 | 235 | 190 | 156 | 24 | 3 | 8 | 22 | 1/2'' |
| LDJ125 | 125 | 400 | 855 | 270 | 220 | 184 | 26 | 3 | 8 | 26 | |
| LDJ150 | 150 | 480 | 870 | 300 | 250 | 211 | 28 | 3 | 8 | 26 | |
| LDJ200 | 200 | 600 | 954 | 360 | 310 | 274 | 30 | 3 | 12 | 26 | |
| LDJ250 | 250 | 730 | 1065 | 425 | 370 | 330 | 32 | 3 | 12 | 30 | |
| LDJ300 | 300 | 850 | 1185 | 485 | 430 | 389 | 34 | 4 | 16 | 30 | |
主要外形及連接法蘭尺寸J941H(W、F、Y)-16C/P/R
型號
DN
L
～H
D
D1
D2
C
f
N
Φd
電器接口
LDJ15
15
130
291
95
65
46
14
2
4
14
1/2''
LDJ20
20
150
300
105
75
56
16
2
4
14
LDJ25
25
160
353
115
85
65
16
2
4
14
LDJ32
32
180
390
140
100
76
18
2
4
18
LDJ40
40
200
518
150
110
84
18
3
4
18
LDJ50
50
230
555
165
125
99
20
3
4
18
LDJ65
65
290
630
185
145
118
20
3
4
18
LDJ80
80
310
683
200
160
132
20
3
8
18
LDJ100
100
350
745
220
180
156
22
3
8
18
1/2''
LDJ125
125
400
855
250
210
184
22
3
8
18
LDJ150
150
480
870
285
240
211
24
3
8
22
LDJ200
200
600
954
340
295
266
24
3
12
22
LDJ250
250
730
1065
405
355
319
26
3
12
26
LDJ300
300
850
1185
460
410
370
28
4
12
26
主要外形及連接法蘭尺寸J941H(W、F、Y)-40C/P/R
型號
DN
L
～H
D
D1
D2
C
f
N
Φd
X
電器接口
LDJ15
15
130
305
95
65
46
14
2
4
14
4
1/2''
LDJ20
20
150
316
105
75
56
16
2
4
14
4
LDJ25
25
160
373
115
85
65
16
2
4
14
4
LDJ32
32
180
416
140
100
76
18
2
4
18
4
LDJ40
40
200
530
150
110
84
18
3
4
18
4
LDJ50
50
230
575
165
125
99
20
3
4
18
4
LDJ65
65
290
656
185
145
118
22
3
8
18
4
LDJ80
80
310
713
200
160
132
24
3
8
18
4
LDJ100
100
350
775
235
190
156
24
3
8
22
4.5
1/2''
LDJ125
125
400
892
270
220
184
26
3
8
26
4.5
LDJ150
150
480
940
300
250
211
28
3
8
26
4.5
LDJ200
200
600
1054
375
320
284
34
3
12
30
4.5
LDJ250
250
730
1115
450
385
345
38
3
12
33
4.5
LDJ300
300
850
1235
515
450
409
42
4
16
33
4.5
備注：
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。
