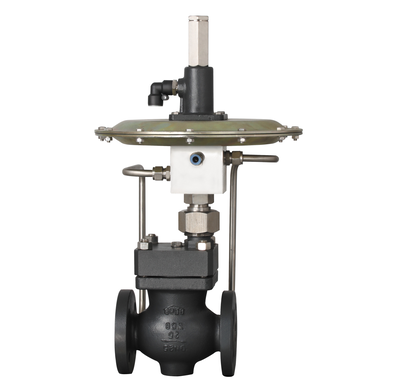

LD30W01-01 LD30W01-02 LD30W02-01 LD30W02-02 系列 自力式微壓調節閥 |
 |
| 安全性高：用于無電氣場合，不存在外部能源隱患氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高灌頂需設置呼吸閥，起安全作用，避免了常規氮封裝置中起閉頻繁易損壞的缺陷 | 閥體參數 |
| 公稱壓力 PN10、PN16 | |
| 連接方式 法蘭式、（特制：焊接式） | |
| 閥體材質 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti | |
| 技術參數 | 閥芯材質 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太萊堆焊 |
| 動作方式 壓力調節 | 密封材料 PTFE、硬密封 |
| 流量特性 快開 | 波 紋 管 1Cr18Ni9Ti |
| 密封等級 Ⅱ、Ⅳ、Ⅵ | 膜 片 丁晴橡膠（NBR） |
| 調節精度 ±5% | 推 桿 襯套2Cr13 |
| 功能附件選項 | 法蘭標準 GB9113-88、JB/T79-94、GB2555-81 |
| －帶指揮器，微壓調節 | 流體溫度 ≤80℃ |
| 供氮裝置主要技術參數和性能指標 | |||||||||||||||
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 閥座直徑 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
| 壓力調節范圍（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66 | ||||||||||||||
| 允許泄露等級 | 標準級：IV級（GB/T4213-92) 嚴密性：VI級（GB/T4213-92） | ||||||||||||||
| 供氮裝置外形尺寸及重量 | |||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 |
| H2 | 415 | 415 | 415 | 415 | 415 | 415 | 415 |
| H1 | 60 | 75 | 80 | 85 | 105 | 105 | 120 |
| H | 720 | 730 | 730 | 750 | 840 | 840 | 890 |
| 重量kg | 32 | 35 | 40 | 50 | 80 | 115 | |
