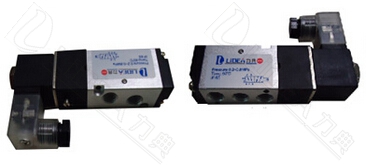

| LDSE/LDDE-25系列 二位五通電磁閥 |
 |
| 應用范圍 | 技術參數 | ||
| 本閥主要應用于氣動控制系統，如控制氣缸、氣動機械設備等以氣體作為驅動裝置的自動化控制系統。 | 介質溫度：C2：5℃～50℃ | ||
| 工作壓力：2～8bar | |||
| 運作方式：先導活塞式 | |||
| 適用介質：空氣、氮?dú)? | |||
| 閥體材質：鋁 | |||
| 密封材質：NBR | |||
| 功能選項 | 電氣參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 110V 24V, DC24V 12V |
| SE | 單電控 | 一個線圈控制 | 防護等級： IP65 |
| DE | 雙電控 | 兩個線圈控制 | 額定功率：普通型AC:4.5VA,DC:3W 防爆型AC:5.5VA,DC:5W |
| E | 防爆型 | 防爆等級：ExdII BT4 | 電壓公差：±10% |
| B | 貼板式 | 貼在氣缸上使用 | 電氣連接：普通接線盒，M14*1.5、G1/2接線口（防爆型） |
|
| 規格參數表 | |||||||||
| 型號 | 通用型號 | 氣源接口G | 通徑mm | 外形尺寸 | 工作壓力 | ||||
| GX進氣 | GY排氣 | L | L1 | W | H | ||||
| LDSE2506 | 4V110-06 | 1/8 | 1/8 | 6 | 53.5 | 27 | 18 | 98 | 1.5～8 |
| LDSE2508 | 4V210-08 | 1/4 | 1/8 | 8 | 66.5 | 35 | 22 | 117.5 | 1.5～8 |
| LDSE2510 | 4V310-10 | 1/4 3/8 | 1/4 | 10 | 69 | 40 | 27 | 135.5 | 1.5～8 |
| LDSE2515 | 4V410-15 | 3/8 1/2 | 1/2 | 15 | 74 | 50 | 34 | 168 | 1.5～8 |
| 規格參數表（雙控） | |||||||||
| 型號 | 通用型號 | 氣源接口G | 通徑mm | 外形尺寸 | 工作壓力 | ||||
| GX進氣 | GY排氣 | L | L1 | W | H | ||||
| LDDE2506 | 4V120-06 | 1/8 | 1/8 | 6 | 53.5 | 27 | 18 | 140 | 1.5～8 |
| LDDE2508 | 4V220-08 | 1/4 | 1/8 | 8 | 66.5 | 35 | 22 | 172 | 1.5～8 |
| LDDE2510 | 4V320-10 | 1/4 3/8 | 1/4 | 10 | 69 | 40 | 27 | 191 | 1.5～8 |
| LDDE2515 | 4V420-15 | 3/8 1/2 | 1/2 | 15 | 74 | 50 | 34 | 222 | 1.5～8 |
| 優化建議 |
| *以上LDSE2306電源連接普通型為引線式，該規格無防爆型，其余規格普通型為標準接線盒。 |

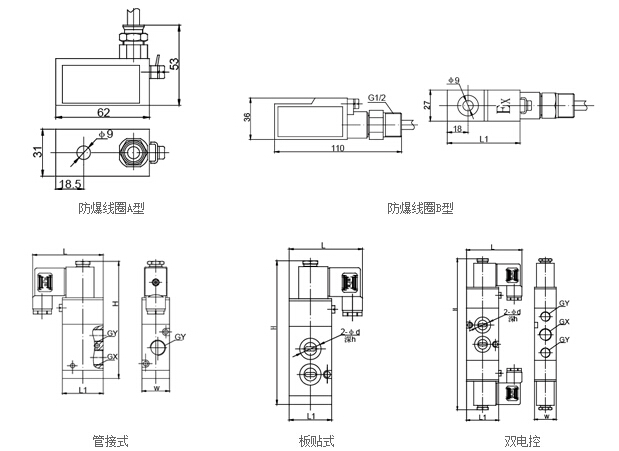

| *表中尺寸為普通閥尺寸，防爆型尺寸有所變化，請參考后面防暴線圈尺寸。 |
|
*流體介質空氣或氮?dú)庑杞?jīng)40微米過濾且無腐蝕性，流體應無凝固或結晶現象。 |
