技術參數	閥體參數
氣缸形式??雙作用、單作用	公稱壓力 ?PN16、PN25、PN40、PN64
環境溫度??-20℃～+80℃	連接方式 ?法蘭式GB(特選JB、ANSI、JIS)
氣源壓力??雙作用4～8bar,單作用5～8bar	閥體材質 ?WCB、SS304、SS316、SS316L
?	球芯材質 ?SS、SS304、SS316、SS316L
功能選項	密封材料??PTFE、PPL(特選：石墨、硬密封）
防爆型??防爆等級：dIIBT4	工作溫度	??C3：-30℃～150℃
信號反饋??X1機械無源信號，X2有源信號		??C6：-30℃～250℃
手動功能??氣動閥可選手輪、手動開閥、關閥功能		??C7：-30℃～350℃
調 節 型??輸入4-20mA信號，實現球閥調節功能		??C8：-40℃～450℃
?	?
標準規范	附件選項
法蘭標準??GB/12221	回訊器??也叫限位開關，遠程反饋開關信號
結構長度??JB/T9092	電磁閥??雙作用選兩位五通，單作用選兩位三通
法蘭連接??GB/12237	三聯 件??可對氣源穩壓、過濾、氣缸加潤滑油
法蘭連接尺寸 ?GB/9113、JB/T79	手輪機構? 轉動手輪機構，可實現手動開、關閥
檢測與實驗 ?GB/T13927、JB/T9092	電器定位器??輸入4-20mA信號，實現球閥調節功能
?	備注????氣缸參數請另參考所選配的氣動執行器資料

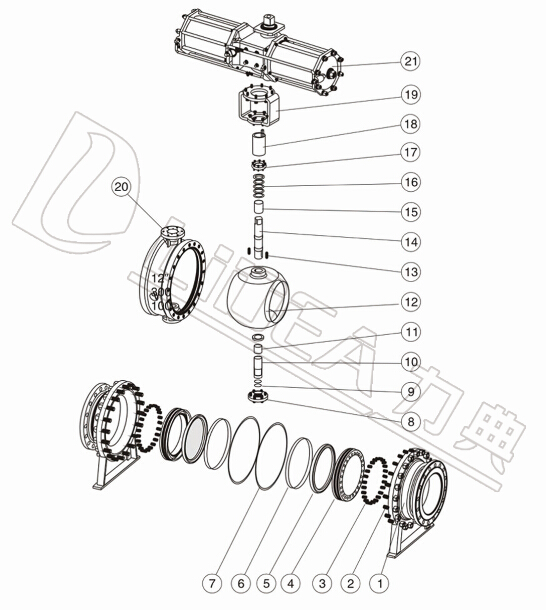

零件結構材質表
?		材質
序號	零件名稱	C	P	R
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	彈簧	60siMn	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥座	25或1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	密封圈	PTFE、尼龍（Nyfon）、對位聚苯(PPL)、硬質合金Hard Alloy
6	O型圈	橡膠Rubber、氟橡膠viton
7	墊片	PTFE、石墨金屬復合墊
8	法蘭	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	下閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
11	襯套	PTFE復合軸承
12	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	鍵	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
14	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
15	襯套	PTFE復合軸承
16	填料	PTFE、柔性石墨
17	填料壓蓋	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
18	連接套	35	35	1Cr18Ni9Ti
19	支架	WCB	WCB	1Cr18Ni9Ti
20	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
21	氣動執行器	LDP系列、LDSK系列、AW系列

備注：	?

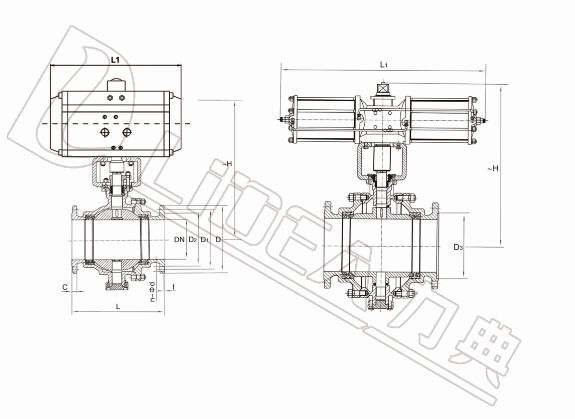

球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號*/*分別是氣動執行器雙作用式/單作用式（彈簧復位）。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。
