適用于給水排水、污水處理、噴泉、醫療、食品、冶金、石油化工、煙草、消防設備、樓宇自控、電力設備、船舶工業清洗設備、干燥設備、鍋爐、灌裝計量等。
線圈參數：AC220V 380V 110V 127V 36V 24V
線圈參數,DC220 110V 36V 24V 12V
應用范圍
技術參數
介質溫度：-200°-60°-40° +60°+120°+200°+350°
工作壓力：0.03-0.6、0.03-1.6、0.03-6.4MPA
運作方式：分步活塞式，一步活塞式
工作型式：常閉型、常開型、防爆型
閥體材質：鑄鋼，不銹鋼304、316、316L
密封材質：PTFE、紫銅
功能選項
電氣參數
接線方式
塑封線盒插頭
鐵罩引線
NO
常閉型
通電閥開，斷電閥關
防護等級：IP54（普通線圈） IP65(防爆線圈) H級
K
常開型
通電閥關，斷電閥開
額定功率
DN20～32mm，30W/40W
E
防爆型
防爆等級：ExdII BT4
DN40～150mm， 30W, DN200～350mm，50w
連接方式
螺紋、法蘭、焊接、凹凸法蘭

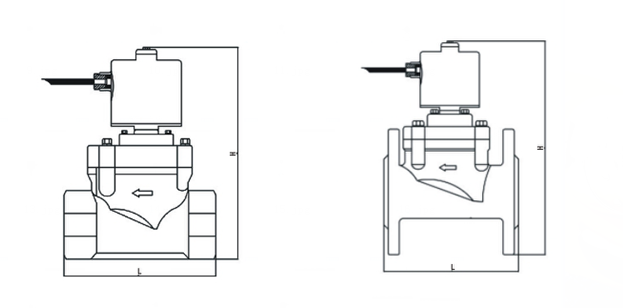

規格參數表 （螺紋連接） （法蘭連接）
型號
通徑mm
螺紋接口
L
H
L
H
n-Φd
工作壓力（MPA)
LD71A01
1
1/8
39
95
0.03-6.4
LD71A02
2
1/8 1/4
39
95
0.03-6.4
LD71A03
3
1/8 1/4
39
95
0.03-6.4
LD71A04
4
1/4
39
95
0.03-6.4
LD71A05
5
1/4
43
115
0.03-6.4
LD71A06
6
1/4
43
115
0.03-6.4
LD71A07
7
1/4
43
115
0.03-6.4
LD71A08
8
1/4
43
115
0.03-6.4
LD71A10
10
3/8
72
149
0.03-6.4
LD71A15
15
1/2
72
149
98
178
4-Φ14
0.03-6.4
LD71A20
20
3/4
85
196
110
205
4-Φ14
0.03-6.4
LD71A25
25
1
97
196
118
217
4-Φ14
0.03-6.4
LD71A32
32
11/4
117
196
145
238
4-Φ18
0.03-6.4
LD71A40
40
11/2
128
207
155
253
4-Φ18
0.03-6.4
LD71A50
50
2
149
222
173
265
4-Φ18
0.03-6.4
LD71A65
65
216
323
4-Φ18
0.03-6.4
LD71A80
80
228
347
8-Φ18
0.03-6.4
LD71A100
100
278
383
8-Φ18
0.03-6.4
LD71A125
125
400
475
8-Φ18
0.03-6.4
LD71A150
150
485
585
8-Φ18
0.03-6.4
LD71A200
200
600
645
12-Φ23
0.03-6.4
LD71A250
250
650
655
12-Φ25
0.03-6.4
LD71A300
300
750
705
12-Φ25
0.03-6.4
LD71A350
350
850
845
16-Φ25
0.03-6.4
LD71A400
400
950
845
16-Φ30
0.03-6.4
LD71A450
450
1100
1015
20-Φ30
0.03-6.4
LD71A500
500
1150
1015
20-Φ34
0.03-6.4
LD71A600
600
1400
1105
20-Φ36
0.03-6.4
優化建議
*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。
*閥體標注方向必須與介質流向一致
*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。
