適用于乙醛自控、天然氣自控、煤氣自控、沼氣、燃氣設備、石油液化氣、濾油機等易燃易爆介質自控等。
線圈參數：AC220V 380V 110V 127V 36V 24V
線圈參數,DC220 110V 36V 24V 12V
本閥門適用于易燃易爆，腐蝕性介質流體及氣體，如：氫氣，天然氣，煤氣，液化氣等。
應用范圍
技術參數
介質溫度：60°120°200°350°-40°-60°-200°
工作壓力：0.1MPA、0.6MPA、1.6-10MPA
運作方式：分步活塞式、一步活塞式
工作型式：常閉型、常開型、防爆型
閥體材質：鑄鋼，不銹鋼304、316、316L
密封材質：PTFE、紫銅、聚四氟乙烯
功能選項
電氣參數
接線方式
塑封線盒插頭
鐵罩引線，帶信號反饋
NO
常閉型
通電閥開，斷電閥關
防護等級：IP54（普通線圈） IP65(防爆線圈) H級
K
常開型
通電閥關，斷電閥開
額定功率
DN20～32mm，30W/40W
E
防爆型
防爆等級：ExdII BT4
DN40～150mm， 30W, DN200～350mm，50w
連接方式
螺紋、法蘭、焊接、凹凸法蘭

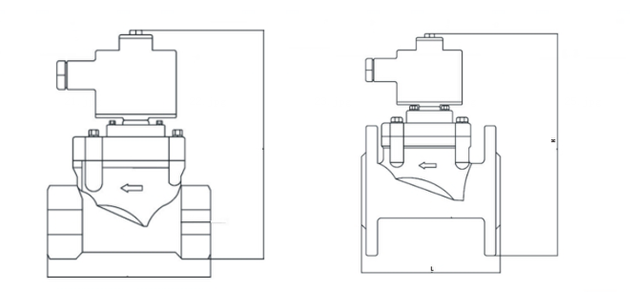

| 規(guī)格參數表 （螺紋連接） （法蘭連接） | ||||||||
| 型號 | 通徑mm | 螺紋接口 | L | H | L | H | n-Φd |
ΦK |
| LD72X1S01 | 1 | 1/8 | 39 | 95 |
|
|
|
|
| LD72X1S02 | 2 | 1/8 1/4 | 39 | 95 |
|
|
|
|
| LD72X1S03 | 3 | 1/8 1/4 | 39 | 95 |
|
|
|
|
| LD72X1S04 | 4 | 1/4 | 39 | 95 |
|
|
|
|
| LD72X1S05 | 5 | 1/4 | 43 | 115 |
|
|
|
|
| LD72X1S06 | 6 | 1/4 | 43 | 115 |
|
|
|
|
| LD72X1S07 | 7 | 1/4 | 43 | 115 |
|
|
|
|
| LD72X1S08 | 8 | 1/4 | 43 | 115 |
|
|
|
|
| LD72X1S10 | 10 | 3/8 | 72 | 149 |
|
|
|
|
| LD72X1S15 | 15 | 1/2 | 72 | 149 | 98 | 178 | 4-Φ14 | 65 |
| LD72X1S20 | 20 | 3/4 | 85 | 196 | 110 | 205 | 4-Φ14 | 75 |
| LD72X1S25 | 25 | 1 | 97 | 196 | 118 | 217 | 4-Φ14 | 85 |
| LD72X1S32 | 32 | 11/4 | 117 | 196 | 145 | 238 | 4-Φ18 | 100 |
| LD72X1S40 | 40 | 11/2 | 128 | 207 | 155 | 253 | 4-Φ18 | 110 |
| LD72X1S50 | 50 | 2 | 149 | 222 | 173 | 265 | 4-Φ18 | 125 |
| LD72X1S65 | 65 |
|
|
|
216 | 323 | 4-Φ18 | 145 |
| LD72X1S80 | 80 |
|
|
|
228 | 347 | 8-Φ18 | 160 |
| LD72X1S100 |
100 |
|
|
|
278 | 383 | 8-Φ18 | 180 |
| LD72X1S125 |
125 |
|
|
|
400 | 475 | 8-Φ18 | 210 |
|
LD72X1S150 |
150 |
|
|
|
485 | 585 | 8-Φ18 | 240 |
|
LD72X1S200 |
200 |
|
|
|
600 | 645 | 12-Φ23 | 295 |
|
LD72X1S250 |
250 |
|
|
|
650 | 655 | 12-Φ25 | 350 |
|
LD72X1S300 |
300 |
|
|
|
750 | 705 | 12-Φ25 | 400 |
|
LD72X1S350 |
350 |
|
|
|
850 | 845 | 16-Φ25 | 460 |
|
LD72X1S400 |
400 |
|
|
|
950 | 845 | 16-Φ30 | 515 |
|
LD72X1S450 |
450 |
|
|
|
1100 | 1015 | 20-Φ30 | 565 |
| LD72X1S500 | 500 |
|
|
|
1150 | 1015 | 20-Φ34 | 620 |
| LD72X1S600 | 600 |
|
|
|
1400 | 1105 | 20-Φ36 | 725 |
| 優(yōu)化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
